真空吸砂機系列

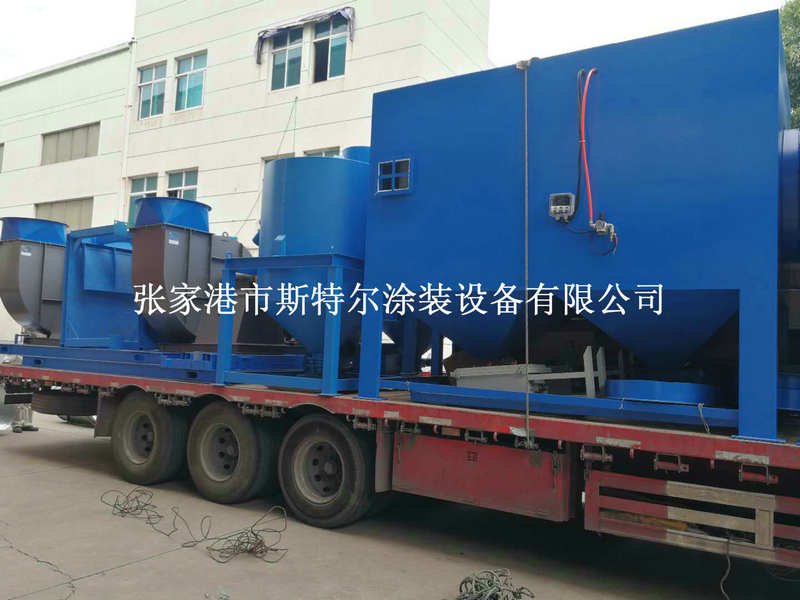

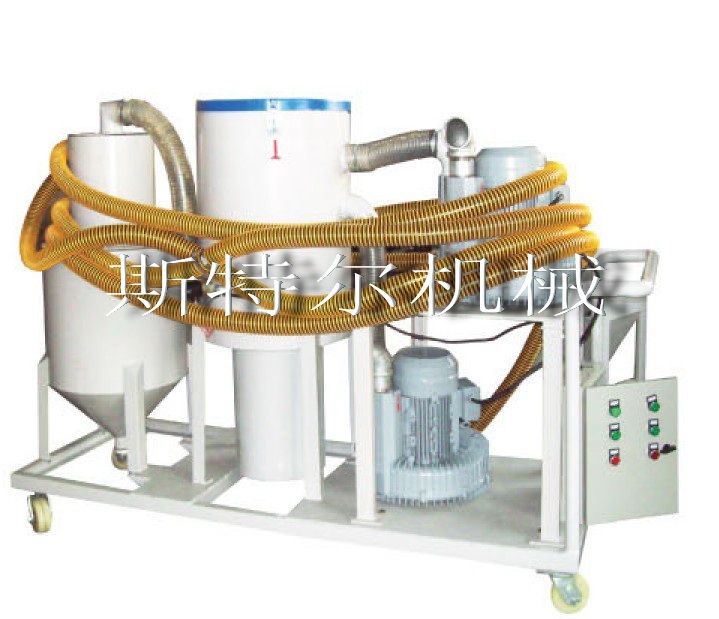

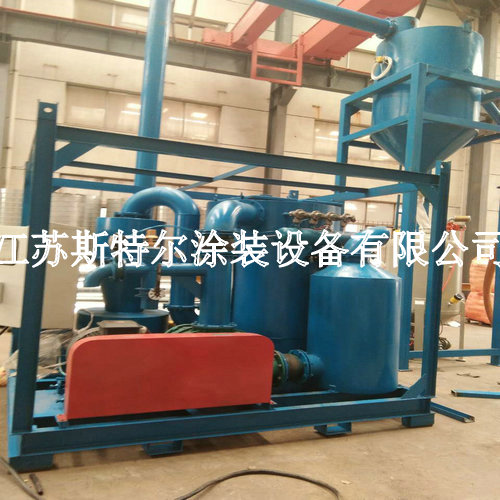

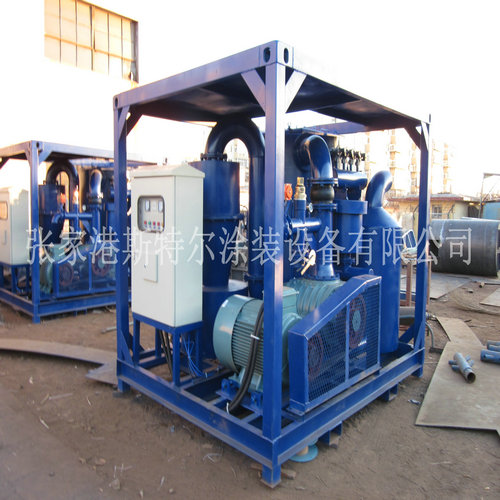

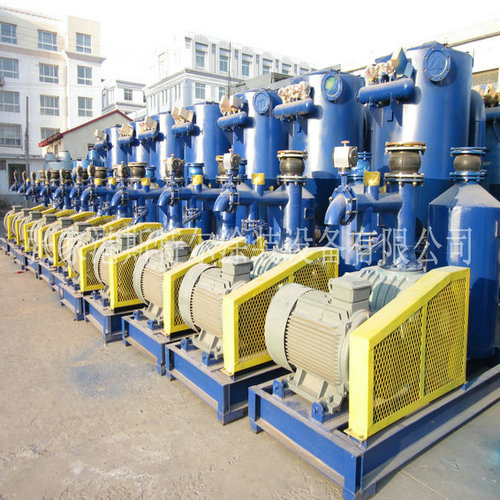

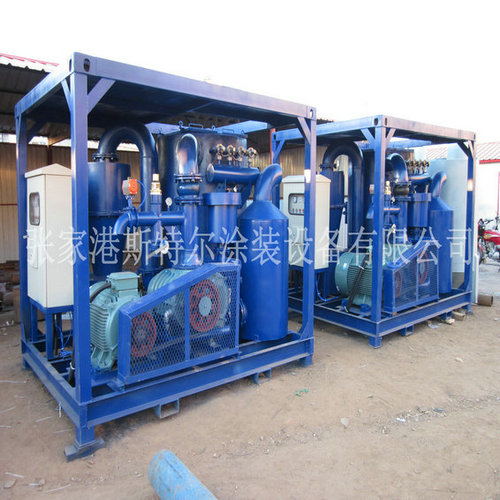

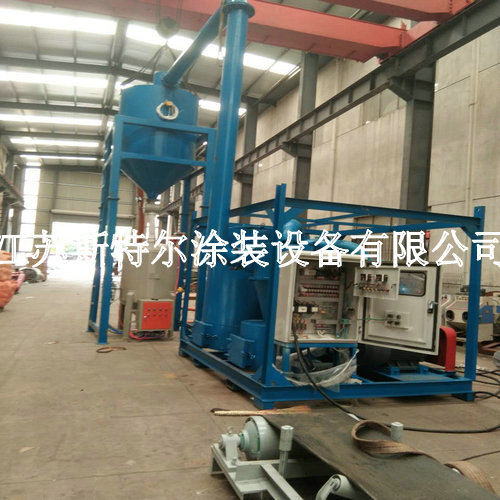

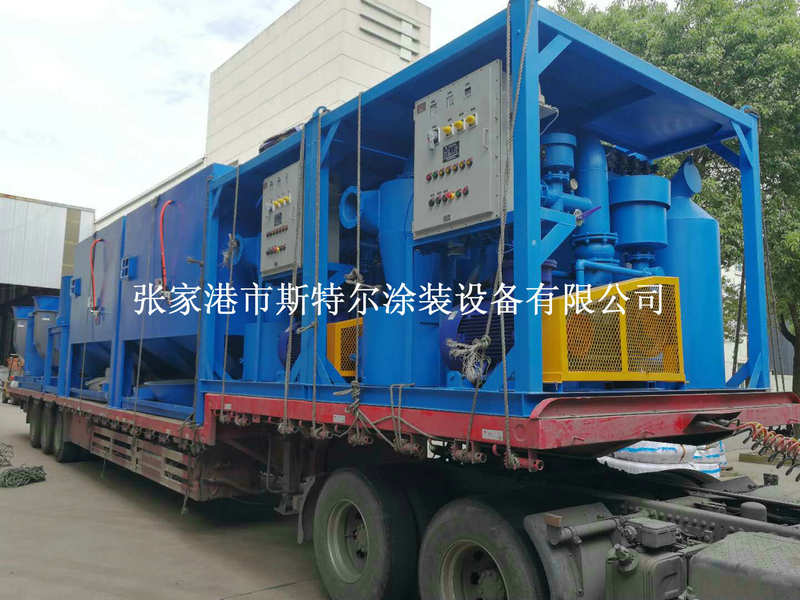

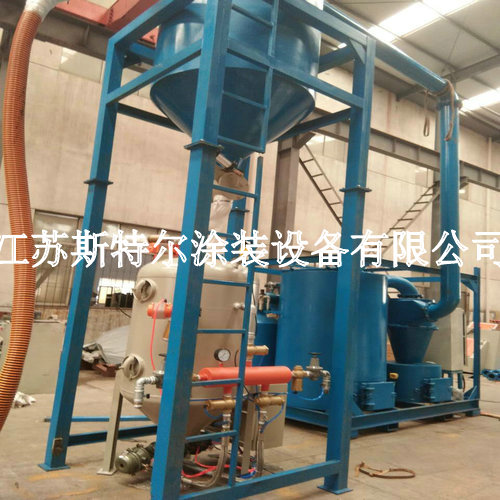

真空吸砂機（請我們往下看查詢產生太大的量應用案例照片兒供借鑒）

◆商品結構特征 Product features

智能真空環境室吸砂機是專為回籠銅礦砂，鋼砂等金剛石工具而來設計的一些-壓力氣氣力輸送機設配。由重量轉移器，風暴清灰設備器，濾筒清灰設備器，真空環境室泵，槍口制退器器和電氣控制柜等有些組合。結構特征緊促加固。集裝卸整體布局完成后有助于吊裝作業及燃油叉車運送。

SSCE題材電動四輪真空泵吸砂機兼有吸砂程度大，工率浪費低，電器設備把控好維持，操控非常簡單等的特點。分整個不變式式和分離式不變式二者。

Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.

SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.

◆主要技術性基本參數 Main technical parameters

真空室泵 Vacuum pump	BH250CV
較大真空度度 Max vacuum degree	-0.06Mpa
風口尺寸 Air volume	50m3/min
空調噪聲 Noise	≤85db(A)

降塵器過濾清潔適用面積/原料 64m2/高效能聚酯樹脂煉制氯綸，都可以水拆洗

Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,

can clean with water

煙氣凈化器焊接煙塵直接排放密度Filter dust emission concentrations	≤10mg/m3
吸砂管直徑不低于Suck sand tube diameter	4"～5"
吸砂作用Suck sand ability	4-9t/h
設備自己的外觀尺碼Air end Shape dimension	2900×2200×2250mm
主機電源載重量Host weight	3800Kg
儲砂量Tore sand amount	8噸
性能長寬比Shape dimension	φ1700×3000mm
稱重Weight	1400Kg
小家電控制 PLC全一鍵管控系統，不設不同應急守護 The electric control system, PLC automatic control which has many safety protection

◆首要技巧叁數 Main technical parameters

具體型號 Model	STR-55	STR-75	STR-90
輸出 Power	55kw 380V四線 Three-phase four-wire	75kw 單相四線 Three-phase four-wire	90kw 380V四線 Three-phase four-wire
24v電源 Power source	380V/50Hz	380V/50Hz	380V/50Hz

STR-系重力作用吸砂機技巧姿料

1.1 百科

STR-產品機械泵吸砂機，是專為回收并噴砂粒料而設定的一個真空力氣推送裝備。可分為布局式和工作固定不變式縱向式吸砂機首要應用在船舶制造特涂吸砂、吸塵器原理。總體式吸砂機結構框架由槽鋼焊制而成，上端還擁有吊耳，下方還擁有電動叉車孔，電信運輸管理往往簡便方法。組織結構零結構件布局適度，既寬敞又容易維修服務清洗保養。

整體性式吸砂機開發為兩個單元測試卷：

▲主機設備及排塵空氣能熱泵機組。

▲吸砂罐：丸料回收公司罐。

將兩個單元測試用接觸管接觸。

大部分內部結構電氣成套零件均已的安裝鏈接好。手機用戶變電、供氧就可以了實用。

分離式式吸砂機核心用以造船公司防腐蝕涂料標準廠房吸砂、吸塵器原理。

分體式式吸砂機按訪客噴漆辦公樓連接地方定制為一下單元：

▲電腦主機組：真空體泵、直流電行為、降噪器。

▲抑塵發電機組：風暴煙氣凈化器、濾筒煙氣凈化器、集灰斗、噴吹閥。

▲引力分離式吸砂罐：吸砂罐、料位器。

▲電氣控制箱：PLC全手動源程序調節。

將主機箱組、排塵空氣能、吸砂砂罐用焊管接，各耗電、用氣一些與電控系統箱接好。訪客電力、供汽就能安全使用。

目標控制部件：

★韓ST250VBF/ST150V羅茨抽進口真空泵監控主機。

★大建筑面積高過濾器材濾筒降塵器。

★高護甲品級明牌電動機。

★ PLC 可代碼序掌控器。

1.2 運作的原理

機械泵吸砂機起動后，在會自動配置操作的狀態下，機械泵吸砂機的吸嘴半復制砂料，在機械泵泵的功效下，新鮮環境攜帶著砂料經吸嘴入駐吸砂管，在引力剝離式吸砂罐體砂料與新鮮環境剝離，砂料留下來吸砂罐體，新鮮環境由漩風清灰器、濾筒清灰器篩選經機械泵泵、降音器從排風系統口排除。吸砂罐體料滿后，由料位器意見反饋數據信息至電機控制箱，吸砂機重新欠費。吸砂罐中砂料經重新放砂閥釋放出，放砂時間為隔斷開機藍屏無法時間，放砂截止后吸砂機重新開機藍屏無法。在自功作業動態下，料滿重新欠費，吸砂機需自功開機藍屏無法，否則的話不能開機藍屏。

1.3 衛生設施

STR系例負壓度吸砂機兼具電機馬達超負荷呵護、負壓度度超負荷呵護、再啟動與欠費自動化卸荷、斷相與相序呵護、除塵器原理文件壓縮大氣欠壓呵護、改裝排氣管溫暖呵護等多方面呵護能力以切實保障吸砂機有效可靠的啟用。

1.4 STR國產機械泵吸砂機外形尺寸

產品式吸砂機
